应该了解的三种滤池反冲洗工艺

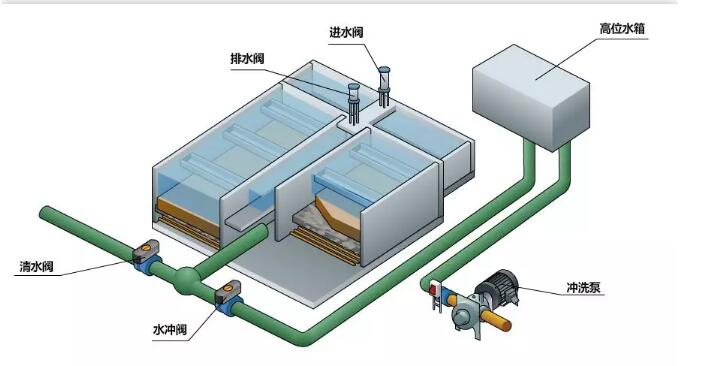

普通快滤池

普通快滤池为矩形,钢筋混凝土结构,底部装配水支管,下向流过滤。陪睡支管上面覆盖卵石承托层和不均匀滤砂层。

滤池中间为双层中央渠道,将滤池分成左右两格。渠道上层为混水渠,过滤期间起进水作用,反冲洗期间起排水作用。渠道下层是清水渠,过滤时起汇集滤后清水作用,反冲洗时起进水冲洗作用。

集水槽在滤池运行期间起进水作用,进行均匀配水;在滤池反冲洗期间起排水作用,对反冲洗水进行排放。

配水支管由数条管道敷设于滤池底部组成,支管上开有数排小孔径的孔眼。过滤时起收集滤后水的作用,反冲洗时起均匀布水的作用。

6370871443672419725449189

6370871445557827561274531

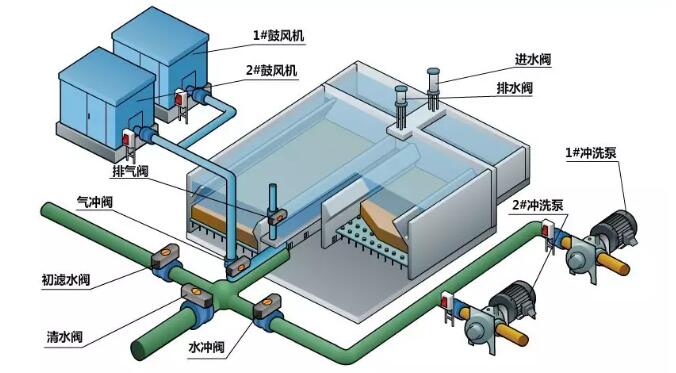

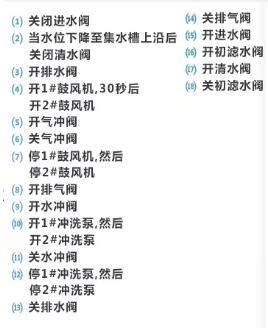

活性炭滤池

至2016年,全国活性炭深度处理工艺的应用规模约为2000万m3/d,约占城镇日供水总量的10%;活性炭滤池反冲洗水量约为200万m3/d,约占水厂日供水量的2%,。活性炭滤池为矩形,钢筋混泥土结构,装配滤板,滤板上安装开口的塑料滤头,下向流过滤,滤板上面填放均质活性炭滤料层。

滤池中间为双层中央渠道,将滤池分为左右两格。渠道上层为浑水渠,过滤期间起进水作用,反冲洗期间起排水作用。渠道下层是清水渠,过滤时汇集滤后清水作用,反冲洗时起进水冲洗作用。

配气系统由一条冲洗水渠下的渠道及滤板下的配气构造组成。

集水槽在滤池运行期间起进水作用,进行均匀配水;在滤池反冲洗期间起到排水作用,对反冲洗水进行排放。

图源scl.bjx.com.cn

图源scl.bjx.com.cn

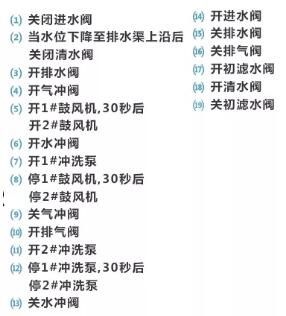

V型滤池

V型滤池为普遍采用的一种池型。V型滤池因两侧进水槽设计成V型而得名,滤池设有滤板,滤板上有预埋环,将细缝长柄滤头用丝扣装上。滤头上覆盖有均匀的滤砂层。其优点在于所用的均质滤料和前进的气、水反冲洗兼表面清扫技术。20世纪90年代以来,我国新建大、中型净水厂大多采用V型滤池过滤工艺,特别是广东省新建净水厂几乎全部采用V型滤池工艺。

滤池中间位双层中央渠道,将滤池分为左右两格,渠道上层是排水渠,供冲洗排污用;下层是清水渠,过滤时汇集滤后清水,冲洗时分配气和水。

配气系统由清水渠及滤板下的配气部件组成。带有多孔的V形槽,可在滤池冲洗期间用澄清水进行表面清扫。

图源scl.bjx.com.cn

图源scl.bjx.com.cn


(本文文字来源: https://scl.bjx.com.cn/  )
