脱硫脱硝设备-介绍及图片

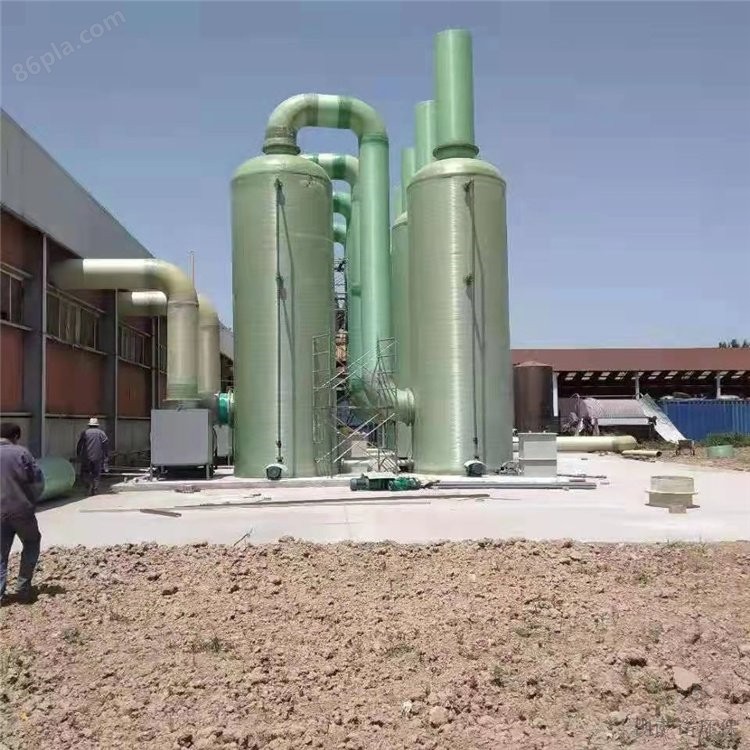

璃钢脱硫脱硝设备是一种用于处理工业废气中硫氧化物（SOx）和氮氧化物（NOx）的环保设备，凭借其耐腐蚀、重量轻、成本低等特点，在电力、化工、冶金等行业应用广泛。

一、设备组成与工作原理

1. 核心组成部分

• 脱硫系统

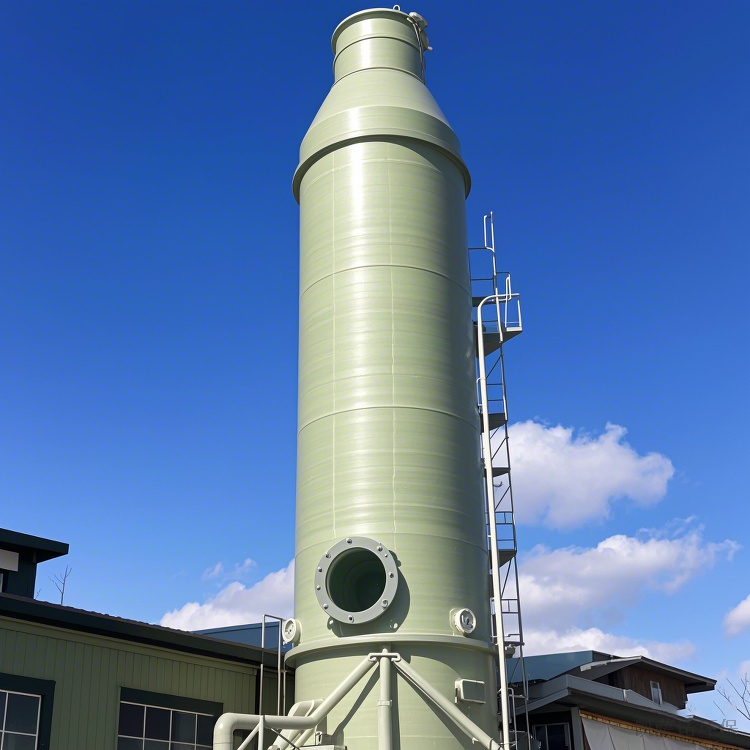

  • 吸收塔：多采用喷淋塔或填料塔结构，内部设置喷淋层（喷嘴喷洒脱硫剂）、除雾器（去除烟气中的水分）。
  • 脱硫剂循环系统：常见脱硫剂为石灰石 - 石膏（CaCO₃）、氨（NH₃）或氢氧化钠（NaOH），通过循环泵输送至吸收塔，与烟气中的 SO₂反应。
  • 副产物处理系统：如石灰石 - 石膏法会生成硫酸钙（石膏），可回收利用或处理。
• 脱硝系统
  • 反应器：多采用选择性催化还原（SCR）或选择性非催化还原（SNCR）工艺，SCR 需装填催化剂（如 TiO₂基催化剂），SNCR 则直接向高温烟气中喷入氨或尿素。
  • 还原剂喷射系统：将氨、尿素溶液雾化后与烟气混合，在催化剂（SCR）或高温（SNCR）条件下与 NOx 反应生成氮气和水。
• 其他辅助部件
  • 烟气预处理装置（除尘、升温 / 降温）、风机、控制系统（PLC 或 DCS）、防腐内衬（玻璃钢材质本身耐腐蚀，但接触强酸碱处可能需额外防护）。

2. 工作原理

• 脱硫原理：以石灰石 - 石膏法为例，烟气中的 SO₂与喷淋的 CaCO₃溶液反应生成亚硫酸钙（CaSO₃），再被氧化为硫酸钙（CaSO₄），即石膏。 反应方程式：

• SO₂ + CaCO₃ + H₂O → CaSO₃·2H₂O + CO₂

• CaSO₃·2H₂O + 1/2O₂ → CaSO₄·2H₂O

• 脱硝原理：
  • SCR 工艺：在催化剂作用下，氨（NH₃）与 NOx 反应生成氮气和水，反应温度约 280-420℃。 反应方程式： 4NH₃ + 4NO + O₂ → 4N₂ + 6H₂O
  • SNCR 工艺：将尿素或氨喷入 850-1100℃的烟气中，无需催化剂，直接与 NOx 反应。

二、玻璃钢材质的优势

• 耐腐蚀性强：能抵抗 SO₂、NOx、酸性浆液等腐蚀介质，使用寿命可达 15-20 年，优于金属材质（需额外防腐涂层）。
• 重量轻、强度高：密度仅为钢材的 1/4-1/3，便于运输和安装，且抗拉强度接近钢材。
• 成本低：相比不锈钢或钛合金设备，造价可降低 30%-50%，维护成本也更低。
• 绝缘性与耐温性：可耐受 100-200℃的烟气温度（具体取决于树脂类型，如间苯二甲酸树脂耐温性较好），且不导电，安全性高。
